- 絕緣電阻測試儀（兆歐表）
){kind=small}

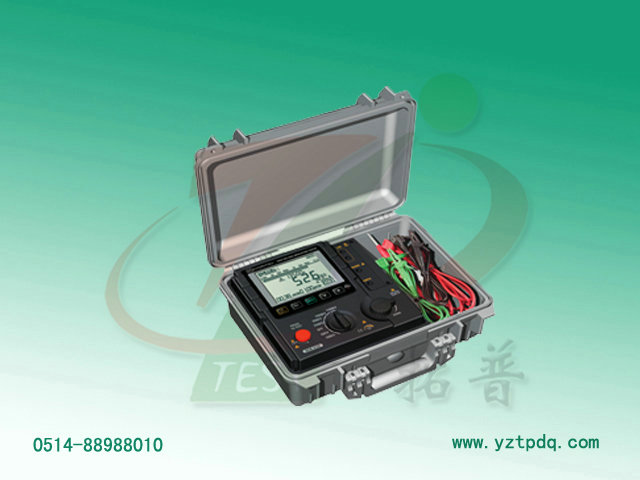

名稱：3128高壓絕緣電阻測試儀（500-12000V）
型 號：3128
揚州拓普電氣科技有限公司是致力于高壓絕緣電阻測試儀、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
詳細介紹
揚州拓普電氣科技有限公司是致力于高壓絕緣電阻測試儀、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
產品功能
1、絕緣電阻（IR）和漏電流： 500～12000V大測試范圍（6量程）, 多種測試電壓（5V～100V）,顯示電壓與測試時間
2、短路電流可達到5mA。
3、PI（極化指數），DAR（誘電吸收比），SV（步進電壓），DD（誘電體放電），電容測試。
4、內存可保存40000個數據。
5、畫面截取功能可保存顯示圖表（32個畫面）。
6、下載數據至PC（附件USB線可同步傳送將測試數據）。
7、AC電源與充電電池的2種電源方式。
8、自動放電與電壓輸出警告功能。
9、條形圖表與帶背光燈的大型LCD顯示屏。
10、設計符合安全規格IEC61010-1 CAT.IV 600V污染度2.防水防塵IP64。
產品指標
產品功能
1、絕緣電阻（IR）和漏電流： 500～12000V大測試范圍（6量程）, 多種測試電壓（5V～100V）,顯示電壓與測試時間
2、短路電流可達到5mA。
3、PI（極化指數），DAR（誘電吸收比），SV（步進電壓），DD（誘電體放電），電容測試。
4、內存可保存40000個數據。
5、畫面截取功能可保存顯示圖表（32個畫面）。
6、下載數據至PC（附件USB線可同步傳送將測試數據）。
7、AC電源與充電電池的2種電源方式。
8、自動放電與電壓輸出警告功能。
9、條形圖表與帶背光燈的大型LCD顯示屏。
10、設計符合安全規格IEC61010-1 CAT.IV 600V污染度2.防水防塵IP64。
產品指標
|
絕緣電阻計
|
額定測試電壓
|
500V
|
1000V
|
2500V
|
5000V
|
10000V
|
12000V
|
|
測試值
|
500GΩ
|
1TΩ
|
2.5TΩ
|
5TΩ
|
35TΩ
|
35TΩ
|
|
|
精度
|
0~50GΩ
±5%rdg±3dgt
※250V以下的設定在精度范圍之外
|
0~100GΩ
±5%rdg±3dgt
|
0~250GΩ
±5%rdg±3dgt
|
0~500GΩ
±5%rdg±3dgt
|
0~1TΩ
±5%rdg±3dgt
|
||
|
50G~500GΩ
±20%rdg
※250V以下的設定在精度范圍之外
|
100G~1TΩ
±20%rdg
|
250G~2.5TΩ
±20%rdg
|
500G~5TΩ
±20%rdg
|
1T~10TΩ
±20%rdg
|
|||
|
10T~35TΩ
只顯示,精度范圍之外
|
|||||||
|
短路電流
|
5.0mA(測試開始10秒間),3.5mA測試開始10秒后)
|
||||||
|
額定電壓輸出可負荷電阻
|
0.5MΩ以上
|
1MΩ以上
|
2.5MΩ以上
|
5MΩ以上
|
20MΩ以上
|
24MΩ以上
|
|
|
電壓
|
測試量程
|
DCV: ±30V ~ ±600V ACV：30~600V（50/60Hz）
|
|||||
|
精度
|
±2%rdg±3dgt
|
||||||
|
電
流 |
測試范圍
|
5.0nA~2.40mA（絕緣電阻的有效測試范圍）
|
|||||
|
容
量 |
測試范圍
|
5.0nF~50.0µF
|
5.0nF~1.0µF
（顯示范圍：5.0nF~50.0µF） |
||||
|
精度
|
±5%rdg±5dgt
|
||||||
|
電源
|
充電電池（12V），測試時間：約4小時（連接100MΩ負荷時）
AC電源充電：100V ~ 240V，50/60Hz |
||||||
|
安全規格
|
IEC 61010-1: 2001 CAT.IV 600V 污染度2
|
||||||
|
外形尺寸
|
300(L)×400(W)×180(D)mm
|
||||||
|
重量
|
約9kg
|
||||||
|
附件
|
測試探棒，接地測試線，保護測試線，直形探針，7169（AC電源線）
使用說明書，NiMH電池，8212（USB數據傳送線-附PC用軟件） |
||||||
|
可選件
|
鱷口夾測試線
|
||||||
