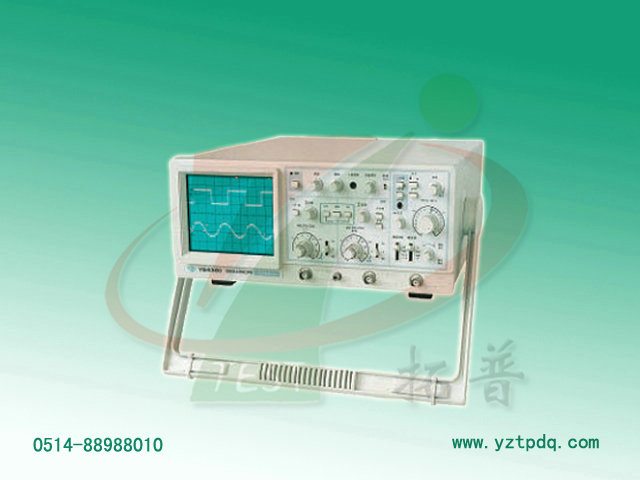

名稱:二蹤四跡示波器YB4300
型 號:YB4300
價 格:0元
揚州拓普電氣科技有限公司是致力于二蹤四跡示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業,在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗,以新穎的設計、優質的產品受到了廣大用戶的青睞。
 詳細介紹
  揚州拓普電氣科技有限公司是致力于二蹤四跡示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業,在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗,以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
  1、靈敏感高,偏轉因數1m\Udiv。
  2、標尺亮度,便于夜間和照相使用。
  3、交替擴展,常態和擴展的波形能同時顯示。
  4、INT觸發,無需轉換CH1、CH2選擇開關即可得到穩定的觸發。
  5、TV同步,選用新的電視觸發電路可以顯示穩定的TV-H和TV-V信號。
  6、自動聚焦,測量過程中聚焦電平可自動校正。
  7、觸發鎖定,觸發電路呈全自動同步狀態,無需人工調節觸發電平。
  8、交替觸發,能同時觀察兩路不相干信號(YB4320C)。
  9、掃描開關采用進口數字編碼開關(YB4320C/40C)。
產品指標

項目 \  型號

YB4320C
YB4340C
YB4360

垂直
系統

偏轉系數
5mV/div-5V/div,按1-2-5步進,共10檔,(量程)(1mV/div-1V/div,在×5MAG)

頻帶寬度5mV/div

DC:0-20MHz -3dB
DC:0-40MHz -3dB
DC:0-60MHz -3dB
AC:10Hz-20MHz -3dB
AC:10Hz-7MHz -3dB
AC:10Hz-7MHz -3dB
擴展頻帶寬度
DC:0-7MHz -3dB
DC:0-7MHz -3dB
DC:0-7MHz -3dB
AC:10Hz-7MHz -3dB
AC:10Hz-7MHz -3dB
AC:10Hz-7MHz -3dB
輸入阻抗
1MΩ±2%,25pF ±3pF;經探極10MΩ±5%,約17pF
輸入電壓
400V(DC+AC峰值)



水平
系統


顯示方式
×1、×5;×1、×5交替
×1、×10;×1、×10交替
掃描時間系數
0.1μs/div-0.2s/div±3%,按1-2-5步進,共20檔
掃描擴展
20ns/div-40ms/div
10ns-20ms/div
交替擴展掃描
至多四蹤



觸發
系統

觸發源
內、CH2、電源、外


極性
+、-


觸發方式
自動、正常,TV-V、TV-H



X-Y
方式

工作方式
在X-Y工作方式中,CH1即X軸,CH2即Y軸
靈敏度
和Y軸一樣


輸入阻抗
1MΩ±2%//25pF±3pF


X軸帶寬
DC-1MHz


Z軸
輸入阻抗
33KΩ


輸出電壓
50V(DC+AC峰值),頻率≤1KHz
帶寬
DC-1MHz



校準


波形
方波


頻率
1KHz±2%


幅度
0.5Vp-p±2%


CH1
輸出
輸出電壓
20mV/div


輸出阻抗
約50Ω


帶寬
50Hz-5MHz



物理
特性

電源
AC 220V ±10%


頻率
50Hz±5%


功耗
35W
40W
外形尺寸及質量
132H×321W×376D(mm) 約7.2kg
